石墨烯被認為是一種潛在的新型電子材料，可以用來制造更快、更小、更節能的電子器件。但是，石墨烯也有一個很大的缺點，那就是它沒有帶隙。什么是帶隙呢？簡單地說，帶隙是指一個材料中電子能量的一個禁區，電子不能在這個區域內存在。

如果一個材料有帶隙，那么它就可以通過控制電壓或電流來調節電子的流動，從而實現開關或邏輯功能。這就是為什么我們常用的半導體材料，比如硅或鍺，都有一定的帶隙。而石墨烯沒有帶隙，意味著它不能很好地控制電子的流動，因此很難用它來制造晶體管或其他電子元件。

那么，有沒有辦法給石墨烯制造一個帶隙呢？人們已經嘗試了很多方法，比如切割石墨烯成納米帶，或者在石墨烯上添加一些化學物質，但是這些方法都沒有取得很好的效果，要么帶隙太小，要么遷移率太低。遷移率是指電子在一個材料中的移動速度，它決定了一個材料的電導率和開關速度。一個好的半導體材料應該有一個合適的帶隙和一個高的遷移率，這樣才能實現高效的電子控制。

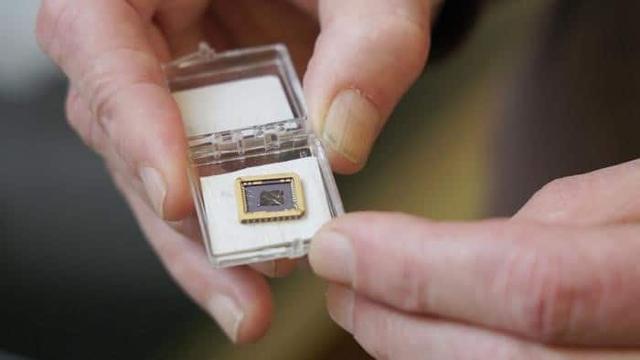

最近，一篇發表在《自然》雜志的論文發現了一種新的方法，可以在碳化硅上生長出一種具有帶隙和高遷移率的石墨烯，他們稱之為半導體外延石墨烯。

碳化硅是一種常用的半導體材料，它可以承受高溫和高壓，而且具有很好的化學穩定性。如果我們把碳化硅加熱到一定的溫度，那么表面的硅原子就會蒸發掉，留下一層碳原子，這就是石墨烯。這種方法可以在碳化硅的兩個不同的表面上生長出石墨烯，分別是碳端面和硅端面。

在碳端面上生長出的石墨烯是半金屬的，也就是說，它沒有帶隙，和普通的石墨烯一樣。但是，在硅端面上生長出的石墨烯就有些不同了。在硅端面上，第一層石墨烯和碳化硅之間有一些化學鍵，這使得它的電子結構發生了變化，形成了一個帶隙。這一層石墨烯被稱為緩沖層，它是一種半導體材料。

在緩沖層上面，還可以生長出更多的石墨烯層，這些層就是半金屬的，和普通的石墨烯一樣。所以，我們可以在碳化硅的硅端面上得到一個由半導體緩沖層和半金屬石墨烯層組成的結構，這就是外延石墨烯。

那么，這種外延石墨烯有什么特別的地方呢？首先，它的緩沖層具有一個很大的帶隙，大約是0.6電子伏特，這比硅的帶隙還要大一些。這意味著它可以很好地控制電子的開關，而且可以抵抗一些噪聲或干擾。

其次，它的緩沖層具有一個很高的遷移率，比硅的遷移率高出10倍，比其他的二維半導體材料高出20倍。這意味著它可以實現很快的電子傳輸，而且可以制造出更小的電子器件。

第三，它的緩沖層和碳化硅的晶格是對齊的，這使得它可以很好地與碳化硅的襯底結合，而不會產生一些缺陷或應力。這意味著它具有很好的化學、機械和熱穩定性，可以承受高溫和高壓的環境。

第四，它的緩沖層和半金屬石墨烯層之間可以很容易地進行電子的轉換，這使得它可以與半金屬石墨烯無縫地連接，形成一些復雜的電子結構。這意味著它可以實現很多種類的電子功能，比如邏輯、存儲、傳感等。
